COMPONENTEN VOOR EXPLOSIEBEVEILIGINGSSYSTEMEN


Componenten

Of het beste explosiebeveiligingssysteem nu onderdrukking, ventilatie of isolatie is, IEP Technologies biedt de juiste producten voor uw behoeften. Onze systeemcomponenten worden onderworpen aan rigoureuze externe tests voor goedkeuring van onder andere ATEX en NFPA. Omdat ieder explosiegevaar zijn eigen problemen heeft, bieden we verschillende soorten explosiedetectoren, controle-eenheden en onderdrukkers om het ontwerp van het beveiligingssysteem op iedere afzonderlijke toepassing af te stemmen.

CONTROLE-EENHEDEN

  • Enkele zone (EX 100.1/200) en multi-zone (EX-8000 controle-eenheid)
    Enkele zone (EX 100.1/200) en multi-zone (EX-8000 controle-eenheid)

    Een controle-eenheid werkt op basis van een microprocessor en heeft zowel regel- als controlefuncties. De eenheid bestaat uit controle- en batterijoplaadcircuits, netvoeding en een voorpaneel met regel- en indicatiefuncties die zichtbaar zijn via een krasbestendig venster. De eenheid is verpakt in een behuizing die is ontwikkeld voor optimale weerstand tegen stofvervuiling en weersomstandigheden. De toegang tot de terminal is met zorg ontwikkeld voor eenvoudige installatie.

    Alle signalen afkomstig van de explosiedruk- of vlamsensoren worden door de controle-eenheid geregistreerd, getest en geëvalueerd. De monitoring- en activeringsleidingen worden voortdurend gecontroleerd op schade aan de bedrading, aardestoring en kortsluiting. Daarnaast zorgt een automatisch zelftestsysteem ervoor dat alle belangrijke functies van de controle-eenheid elektronisch worden gecontroleerd. Deze controle-eenheden bieden zowel relaiscontacten bij problemen voor procesvergrendeling als alarmrelaiscontacten voor melding indien een systeemactivering plaatsvindt.

    Gegevensblad enkele zone downloaden
    Gegevensblad multi-zone downloaden

DETECTIE

  • SmartDS dynamisch detectiesysteem

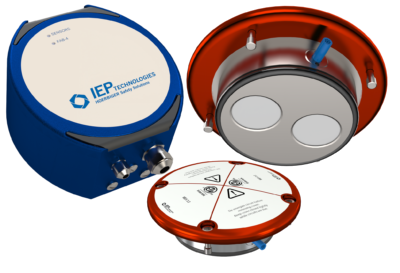

    SmartDS dynamisch detectiesysteem

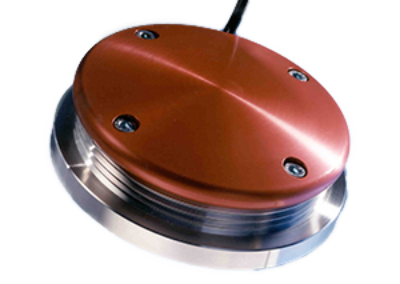

    Dynamische meetcellen in de detector detecteren veranderingen in druk. Als de voorgeprogrammeerde drukwaarden worden overschreden, reageert de detector binnen microseconden om alarm te slaan. De MEX-detector heeft maximaal twee keramische sensoren binnen een enkele, vaste behuizing. Dit is de enige detector met uitvoer op basis van algoritmes en besluitvormingslogica op basis van volledige explosietests, specifieke kennis en toepassingservaring. De uitvoer en beslissingslogica zorgen voor de hoogste detectiebeveiliging door de evaluatie van het verschil tussen de toename van explosiedruk en procesdrukvariaties. De keramische celsensoren maken de detector bestendiger tegen mechanische schade en corrosieve stof, gassen en vloeistoffen. De MEX-detector kan door middel van een veldterminalkast (‘FAB’) worden aangesloten op verscheidene controle-eenheden.

    De concurrerende voordelen van de MEX-detector zijn onder andere:

    Dynamische drukdetectie gebaseerd op het typische tijdsprofiel van druktoename geassocieerd met beperkte explosie-incidenten. Dit betekent een aanzienlijke verhoging van de immuniteit tegen valse alarmen en detectiebeveiliging.

    Gebruikt twee drukdetectiecellen voor betere detectiebeveiliging en redundantie.

    Op locatie programmeerbare eenheid om in te spelen op een reeks gevaren en procesomstandigheden. Heeft zowel een geschiedenisbuffer voor het programmeringsinstelpunt tijdens de inbedrijfstelling als een diagnose van het incident na activering.

    Het gegevensblad downloaden

  • Statische drukdetector
    Statische drukdetector

    Statische drukdetectoren worden gebruikt in stabiele processen die slechts één drempelwaarde hebben (waarop de detector wordt geactiveerd). De detector is op locatie afstelbaar en is goedgekeurd door FM. Deze detectoren worden meestal in paren aangebracht met steunen voor vibratie-isolatie om het risico van een vals alarm door een fout van de operator te minimaliseren. Statische drukdetectoren zijn betrouwbaar en hebben hun nut bewezen.

    Het gegevensblad downloaden

  • Infrarode en ultraviolet infrarode detectoren

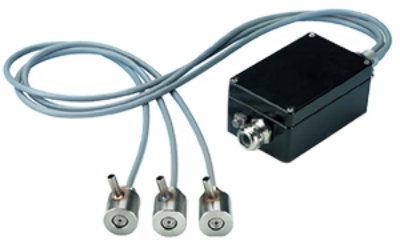

    Infrarode en ultraviolet infrarode detectoren

    Optische detectoren zijn onder andere infrarode (‘IR’) en ultraviolet infrarode (‘UV-IR’) detectoren die worden geïntegreerd in explosiepreventiesystemen voor specifieke toepassingen. De IR-detector wordt meestal gebruikt in gekoppelde leidingenstelsels voor stofverwerkingssystemen. De UV-IR-detector wordt gebruikt in beveiligingssystemen voor brandbaar gas of damp, zoals vulruimtes voor spuitbussen en chemische opslagruimtes.

    Gegevensblad IR-13 downloaden
    Gegevensblad UV/IR downloaden

ONDERDRUKKERS

  • Pistonfire II-onderdrukker

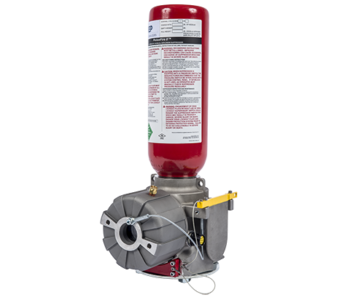

    Pistonfire II-onderdrukker

    De PistonFire-onderdrukker bestaat uit een opslagcilinder van blusmiddel onder druk en een kleppeneenheid die een stofexplosievaste, weervaste afdichting van de National Electrical Manufacturers Association (NEMA) bevat. De NEMA-afdichting bevat het activeringsmechanisme, een drukschakelaar, drukmeter, vulventiel, OSHA-bewakingsschakelaar en veldbedradingaansluitingen. De NEMA-afdichting is volledig verzegeld met een schroefdeksel en een explosievaste, snel ontkoppelbare connector voor eenvoudige aansluiting op veldbedrading. Wanneer een beginnende explosie wordt gedetecteerd, ontvangt de onderdrukker een activeringssignaal. Het activeringsmechanisme begint binnen milliseconden met de snelle ontlading van het droog-chemisch blusmiddel onder druk in de beschermende ruimte.

    De concurrentievoordelen zijn onder andere:

    Goedgekeurd door DOT en TC (Transport Canada) – onder druk gezet en getest op lekkage in de fabriek en verzonden naar klantlocatie, versus onder druk gezet en getest op lekkage op klantlocatie

    Gemonitorde en verankerde lagedrukschakelaar conform de nieuwste versie van NFPA 69

    Niet-explosieve initiatoren, veilig te hanteren (geen ATF- of VN-beperkingen)

    OSHA lock-outplaat conform de nieuwste versie van NFPA 69

    Spuitmonden kunnen op locatie worden geïnspecteerd (NFPA 69) versus verwijdering van of toegang tot de container door andere bedrijven

    Het gegevensblad downloaden

  • E-HRD-onderdrukkers
    E-HRD-onderdrukkers

    De E-HRD-onderdrukker is ontwikkeld voor installatie op alle soorten vaten, leidingen en buizen voor stof, gassen en hybride mengsels. De onderdrukkingsklep wordt gesloten en verzegeld door een gewelfde schijf en sluitring en vervolgens op druk gebracht met stikstof. De activeringen bevinden zich onder de gewelfde schijf en bestaan uit een ontsteker en een lading voor het doorsnijden van leidingen. De lading voor het doorsnijden van leidingen snijdt binnen ongeveer 1,5 milliseconde een gegroefd gat van ongeveer 300 graden rondom de gewelfde schijf. Wanneer de gewelfde schijf is uitgesneden, drukt de stikstof de schijf omlaag en wordt de hele doorsnede benut voor de uitstroom van het bluspoeder. Gebruik van het bluspoeder is optimaal door een speciaal spuitkopsysteem.

    Het gegevensblad downloaden

  • Ronde droge chemische blusser
    Ronde droge chemische blusser

    De HRD droge chemische blusser is ontwikkeld voor ontlading van blusmiddel in een kwestie van milliseconden om een beginnende explosie binnen een procesvat te onderdrukken of om verspreiding van vlammen via een gekoppeld leidingennet te blokkeren. De blusser is een ronde, hervulbare container vervaardigd uit een zeer sterke staallegering. Deze bevat een opslagcontainer, vulventiel, barstschijfkleppeneenheid, veiligheidsplaat, activeringskabel van 76 cm (30 inch) lang en een door explosie geactiveerde aandrijving. Een hefring wordt meegeleverd voor eenvoudige hantering.

    Het gegevensblad downloaden

  • PHRD-onderdrukker
    PHRD-onderdrukker

    Deze onderdrukkers worden gebruikt voor de onderdrukking van gassen, dampen van oplosmiddelen en ontbrandbare stof. De onderdrukkers ontladen op hoge snelheid blusmiddel dat een explosieve vlam in het beginstadium onderdrukt en daarmee voorkomt dat de druk tot gevaarlijke waarden toeneemt.

    Een cilindervormige container van gelegeerd staal gevuld met 3 kg, 4 kg of 16 kg bluspoeder en op druk gebracht tot 60 bar (880 psi) met droge stikstof. Binnenin de flens zit een door een balk ondersteunde scharnierklep die is afgesloten met een grendel. Niet-explosieve aandrijvingen met een hoekmeter en twee zuigers worden gebruikt om hem te openen. Wanneer de aandrijvingen worden geactiveerd door middel van een elektrische impuls vanuit de aangesloten regeleenheid, bewegen de zuigers de grendel waardoor de klep opent. Door de stikstof wordt het blusmiddel vervolgens op hoge snelheid via de verspreidingseenheid in het beschermde gedeelte gespoten.

    Het gegevensblad downloaden

ISOLATIEMIDDELEN

  • Hogesnelheidsisolatieklep

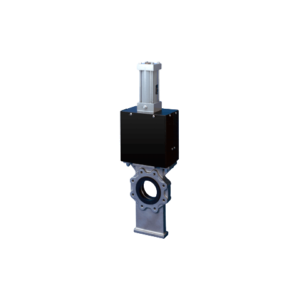

    Hogesnelheidsisolatieklep

    De hogesnelheidsisolatieklep is een oplossing voor vitale explosie-isolatietoepassingen. De klep zorgt in milliseconden voor een mechanische barrière binnen een pijplijn. De hogesnelheidsisolatieklep heeft een roestvrijstalen frame met daarin een roestvrijstalen kleppoort. De klep is ontwikkeld voor weerstand tot een drukgolf van 150 Psi van een explosieve verbranding zonder vervorming. Sluiting gebeurt in een kwestie van milliseconden door snelle neerslag van stikstof in de zuigermotor. De stikstof wordt geleverd door een fles met hogesnelheidsontlading van IEP Technologies. Detectie wordt uitgevoerd door een explosiedruksensor van IEP Technologies. De detector wordt gemonitord door een controle-eenheid van IEP Technologies die voorziet in supervisie, alarm, systeemactivering en afsluiting van processen. De klep wordt normaal toegepast voor explosie-isolatie op stofafscheiders, molens, ventilatoren, dampopvanglijnen, drogers en andere aan elkaar gekoppelde procesapparatuur.

    Het gegevensblad downloaden

  • IsoFlap™ passieve isolatie - vlotterafsluiter

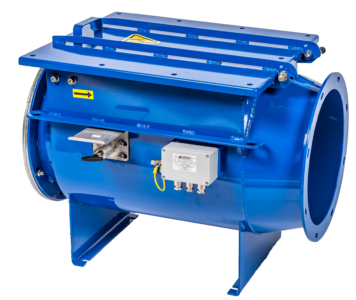

    IsoFlap™ passieve isolatie - vlotterafsluiter

    Explosiedrukontlasting is voor procesapparatuur die buiten of dichtbij een buitenmuur is bevestigd een goede beschermingsmethode. Om echter de verderop in het proces gebruikte apparatuur te beschermen, is het van vitaal belang dat de beveiligingsmethode een middel bevat om de verspreiding van vlammen en brandend materiaal te beperken. Dit kan worden gedaan door gebruik van ofwel een actief isolatiesysteem (chemisch of mechanisch) of een passieve isolatieklep. De passieve explosie-isolatieklep is een apparaat dat zelf in werking treedt en een mechanische barrière vormt om de verspreiding van vlammen en brandende materialen naar verdere procesapparatuur te beperken. De passieve isolatieklep heeft voor dit soort klep unieke functies, waaronder een accumulatiesensor, een slijtagesensor en een interfacepaneel.

    Download het productinformatieblad

  • VENTEX passieve isolatie - vlotterafsluiter
    VENTEX passieve isolatie - vlotterafsluiter

    Explosiedrukontlasting is voor procesapparatuur die buiten of dichtbij een buitenmuur is bevestigd een goede beschermingsmethode. Om echter de verderop in het proces gebruikte apparatuur te beschermen, is het van vitaal belang dat de beveiligingsmethode een middel bevat om de verspreiding van vlammen en brandend materiaal te beperken. Dit kan worden gedaan door gebruik van ofwel een actief isolatiesysteem (chemisch of mechanisch) of een passieve isolatieklep. De passieve explosie-isolatieklep is een apparaat dat zelf in werking treedt en een mechanische barrière vormt om de verspreiding van vlammen en brandende materialen naar verdere procesapparatuur te beperken.

DRUKONTLASTING & VLAMLOZE DRUKONTLASTING

  • Vlamloze explosiedrukontlasting
    Vlamloze explosiedrukontlasting

    Veel procesvaten bevinden zich binnenin een gebouw of een andere ruimte waar standaard explosiedrukontlasting niet veilig kan worden toegepast. Voor deze toepassingen is vlamloze explosiedrukontlasting mogelijk de beste beveiligingsoplossing. De vlamloze explosiedrukontlasting bestaat uit een ontluchtingsapparaat met een geïntegreerde vlamstopper. Wanneer zich een explosie voordoet, opent het ontluchtingsapparaat zich en stuurt de ontluchte explosie door de vlamstopper, waar de gassen worden gekoeld terwijl ze door het vlamstoppermateriaal gaan waardoor de vlammen niet worden uitgestoten naar omliggende ruimtes. De geïntegreerde elektronische regelingen houden het personeel op de hoogte van de status van het systeem.

    Het gegevensblad downloaden

  • Explosiedrukontlastingspanelen
    Explosiedrukontlastingspanelen

    De explosiedrukontlastingspanelen van IEP Technologies zijn ontwikkeld om schade aan procesvaten, leidingen en andere industriële structuren te minimaliseren in het geval van een explosieve verbranding van brandbare materialen. Dit zijn ontluchtingsmiddelen die zijn ontwikkeld om bij een bepaalde vooraf ingestelde druk te breken, waardoor de vuurbal en de druk van een explosieve verbranding kunnen worden ontlucht naar een veilige ruimte. Deze zeer efficiënte ontlastingspanelen passen in de wanden en soms in het dak van een procesvat en zijn verkrijgbaar in verscheidene maten, configuraties, ratings en materialen afgestemd op specifieke toepassingen. Ontlastingspanelen kunnen rechthoekig, rond, gewelfd of plat zijn. Opties zijn onder andere geïsoleerde ontlastingspanelen en breeksensoren die aangeven dat een ontlastingspaneel is gebroken.

    Het gegevensblad downloaden
